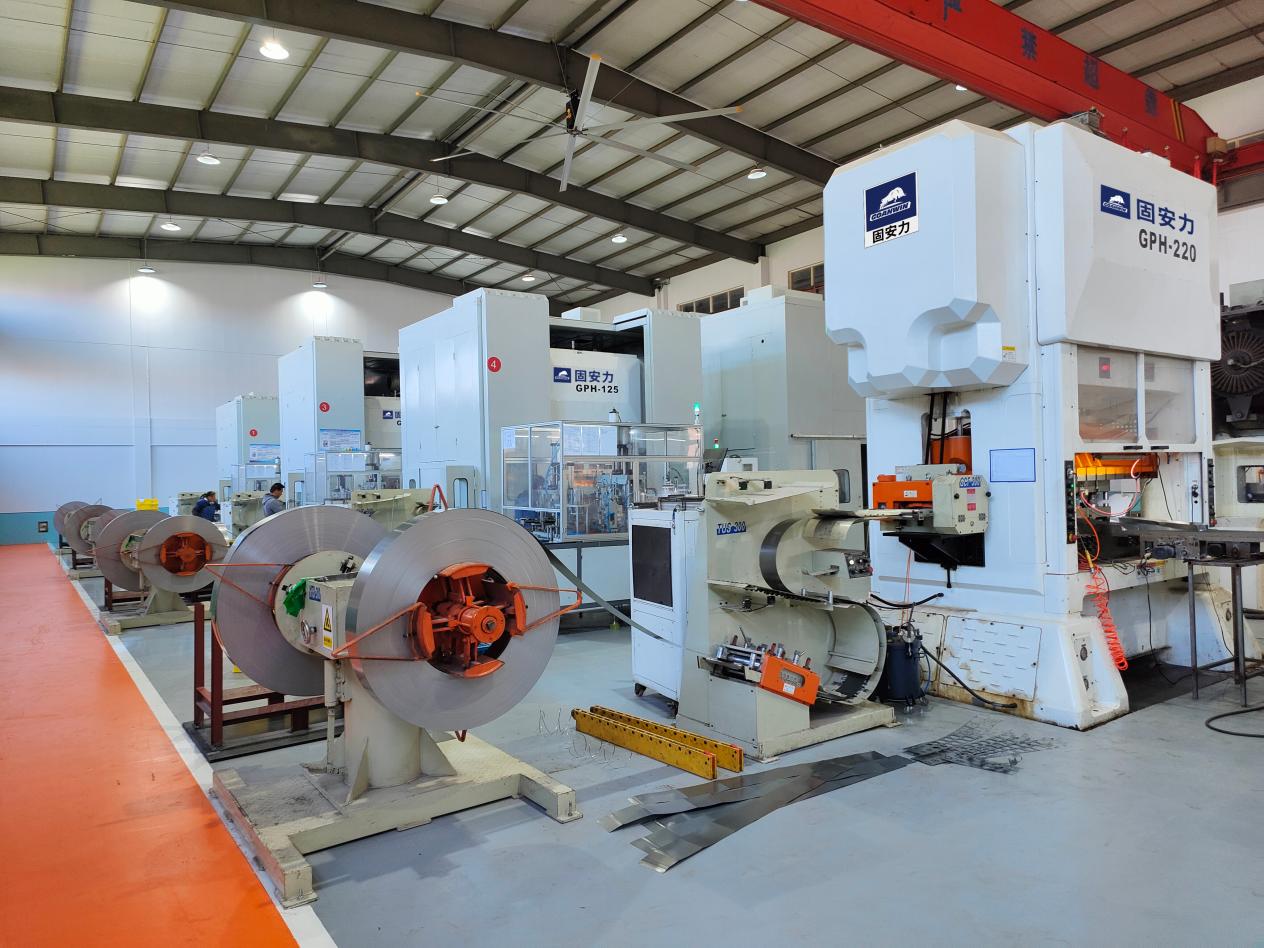

Esta prensa de alta velocidad con marco en H se utiliza principalmente para estampar la laminación del motor, los rotores y estatores apilados. En comparación con otro modelo de prensa similar de la serie GP, la GPH tiene mejor precisión y es adecuada para estampar láminas de metal con un espesor inferior a 0.5 mm.
Características
El marco está hecho de hierro fundido de alta resistencia, elimina la tensión interna de la pieza de trabajo a través de un largo tiempo natural después de un control preciso de la temperatura y el templado, de modo que el rendimiento de la pieza de trabajo del marco alcanza el mejor estado.
La estructura de doble columna de la prensa con marco en H proporciona una excelente estabilidad y precisión durante la operación, lo que garantiza que las piezas se produzcan con alta precisión y consistencia.
Excelente diseño de equilibrio dinámico, que minimiza la vibración y el ruido y garantiza la vida útil de la prensa y del troquel de estampado.
La prensa está diseñada específicamente para funcionar a alta velocidad, lo que permite una fabricación rápida y eficiente de piezas metálicas estampadas.
El embrague y el freno de separación potentes y sensibles garantizan un posicionamiento preciso y un frenado sensible.
Revise las especificaciones de nuestra prensa de alta velocidad con marco GPH Serie H a continuación y luego contáctenos para obtener ayuda para identificar la prensa mecánica adecuada para su aplicación.
Datos técnicos
| Modelo | GPH-45T | GPH-65T | GPH-85T | GPH-125T | GPH-220T | GPH-300T | |
| Punto de tonelaje nominal | milímetros | 1.6 | 2.0 | 2.0 | 3.2 | 3.2 | 3.2 |
| Longitud del trazo | milímetros | 30 | 30 | 30 | 30 | 30 | 30 |
| Número de trazos | SPM | 150-700 | 150-700 | 150-700 | 150-700 | 150-500 | 150-450 |
| Placa de refuerzo | milímetros | 750x550 | 950x650 | 1100x750 | 1400x850 | 1800x950 | 2200x1000 |
| Apertura de la cama | milímetros | 550x125 | 700x125 | 800x150 | 1000x200 | 1300x250 | 1800x300 |
| Placa deslizante | milímetros | 750x380 | 950x420 | 1100x500 | 1400x600 | 1800x700 | 2200x900 |
| Altura del troquel | milímetros | 240-290 | 300-350 | 330-380 | 360-410 | 370-420 | 400-450 |
| Motor de modulación | kilovatios | 0.4 | 0.4 | 0.75 | 0.75 | 1.5 | 1.5 |
| Altura de la línea de alimentación | milímetros | 135±15 | 160±15 | 175±15 | 195±15 | 200±15 | 210±15 |
| Motor principal | kilovatios | 15 | 19 | 22 | 37 | 45 | 55 |
| Peso Total | T | 9.5 | 12.5 | 18 | 30 | 42T | 65T |
