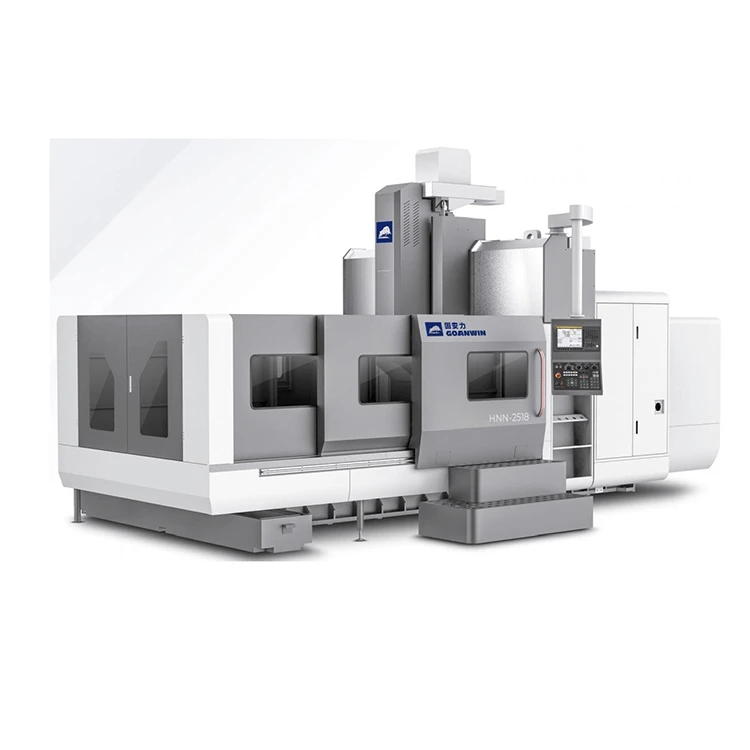

Estructura de viga pórtico integrada, alta rigidez y retención de alta precisión. El riel de guía lineal de la viga transversal adopta un diseño escalonado, que mejora efectivamente la rigidez general del cabezal de la máquina. Todos los ejes móviles utilizan rieles de guía de bolas de alta rigidez.
El motor de alto par está directamente integrado con el husillo, minimizando la pérdida de potencia. Por lo tanto, la eficiencia del procesamiento es muy sobresaliente. El método de enfriamiento, la inyección directa de refrigerante para rodamientos, minimiza la deformación térmica al enfriar simultáneamente el motor y la base, lo que garantiza la calidad del procesamiento.
Revise las especificaciones de nuestra serie HNN a continuación y luego contáctenos para obtener ayuda para identificar la prensa mecánica adecuada para su aplicación.
Datos técnicos
| ARTÍCULO | UNIDAD | HNN-1510 | HNN-1613 | HNN-2012 | HNN-3016 | |
| Control | Controlador | GOANWIN/MITSUBISHI/FANUC | ||||
| Potencia del motor del husillo | kilovatios | 11 | 11 | 11 | 15 | |
| Potencia del motor de tres ejes | kilovatios | 3.0/3.0/3.0 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 5.5/5.5/5.5 | |
| Ataque | recorrido del eje x | milímetros | 1500 | 1600 | 2000 | 3000 |
| Recorrido del eje Y | milímetros | 1000 | 1300 | 1200 | 1650 | |
| Recorrido del eje Z | milímetros | 500 | 600 | 500 | 700 | |
| Distancia desde el centro del husillo al banco de trabajo | milímetros | 200-700 | 200-800 | 200-800 | 150-850 | |
| Ancho del pórtico | milímetros | 1050 | 1400 | 1520 | 2520 | |
| Pista de tres ejes | Diseño de pista | Rodillo de tres ejes | ||||
| Ancho de vía | milímetros | 45/45/45 | 45/45/45 | 45/55/55 | 45/45/45 | |
| Diámetro del tornillo | X50/YZ40 | 50/50/50 | 50/50/50 | 63/50/50 | ||
| Paso de tornillo | 10/10/10 | 10/10/10 | 10/10/10 | 12/10/10 | ||

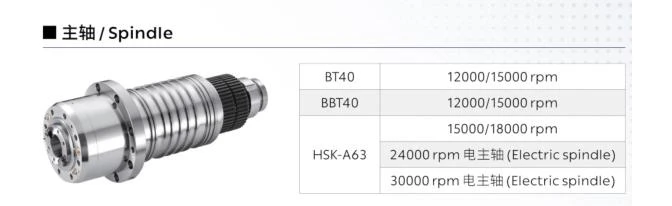

| Huso | Estilo de husillo (configuración estándar) | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | |
| Estilo de husillo (opcional) | BBT40 HSK-A63 | |||||
| Diámetro del husillo | Ø150 | Ø150 | Ø150 | Ø155 | ||
| Modo de transmisión del eje principal (configuración estándar) | tipo directo | |||||
| Modo de transmisión del eje principal (opcional) | Transmisión por correa | |||||
| Velocidad del husillo (configuración estándar) | rpm | 8000 | 8000 | 8000 | 8000 | |
| Velocidad del husillo (opcional) | rpm | 12000/18000 | 12000/18000 | 12000/18000 | 12000/18000 | |
| Potencia del motor del husillo | N/m | 52 | 52 | 52 | 52 | |
| Alimentar | Avance rápido del eje X/Y/Z | m/min | 15/15/15 | 15/15/15 | 15/15/15 | 15/15/15 |
| Mín. unidad de configuración para el eje XYZ | 0.001 | 0.001 | 0.001 | 0.001 | ||
| Tasa de alimentación | m/min | 10 | 10 | 10 | 10 | |

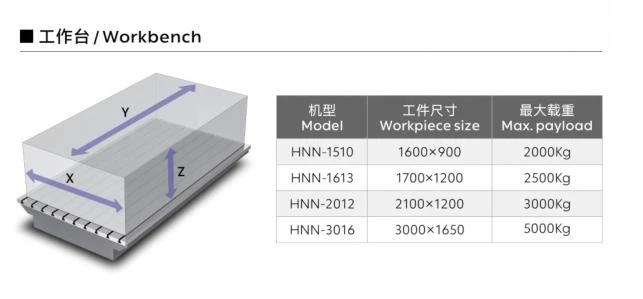

| Banco de trabajo | Tamaño del banco de trabajo | milímetros | 1600x900 | 1700x1200 | 2100x1000 | 3100x1400 |
| Ranura en forma de T (ancho*número) | milímetros | 5-18x165 | 5-18x140 | 5-18x140 | 7-22x180 | |
| Máx. carga | kilos | 2000 | 2500 | 3000 | 4000 | |
| Exactitud | Precisión de posicionamiento (JIS 6338) | milímetros | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Precisión repetitiva (JIS 6338) | milímetros | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |

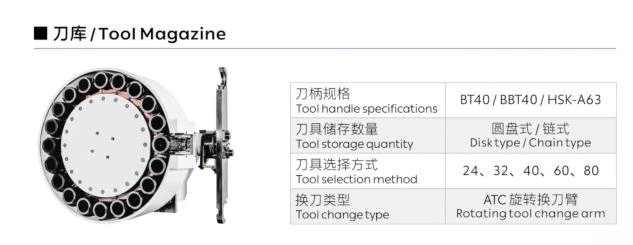

| Sistema de cambio automático de herramientas. | Capacidad del almacén de herramientas | Disco 24T | Disco 24T | Disco 24T | Disco 24T | |
| Tipo de mango de herramienta | BT40/BT50 | BT40/BT50 | BT40/BT50 | BT40/BT50 | ||
| Tiempo de cambio de herramienta (TT) | segundo | 2 | 2 | 2 | 2 | |
| Diámetro máximo de herramienta/diámetro de herramienta adyacente | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | Ø75/Ø150 | ||
| Máx. longitud de la herramienta | milímetros | 350 | 350 | 350 | 350 | |
| Máx. peso de la herramienta | kilos | 20 | 20 | 20 | 20 | |
| Otro | Peso neto (aproximadamente) | kilos | 10000 | 13000 | 12000 | 20000 |
| Reducir la capacidad de refrigerante | L | 400 | 400 | 400 | 400 | |
| Capacidad del tanque de aceite lubricante | L | 3 | 3 | 3 | 3 | |
| Fuente de alimentación | Kva | 35 | 35 | 35 | 35 | |
| Demanda de presión de la unidad de presión de aire. | Par | 6 | 6 | 6 | 6 | |
| Dimensiones externas (LxAnxAl) | milímetros | 6200x3900x3000 | 7250x4200x3200 | 7450x4200x3200 | 10000x4900x3200 | |
