Características

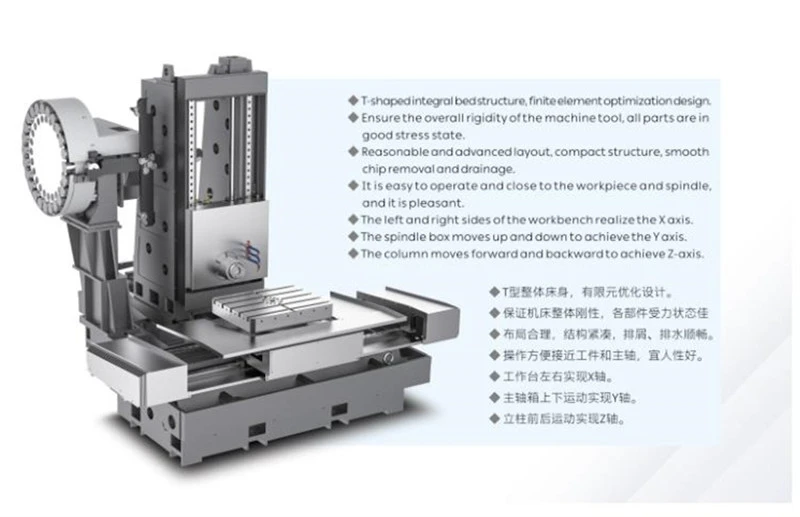

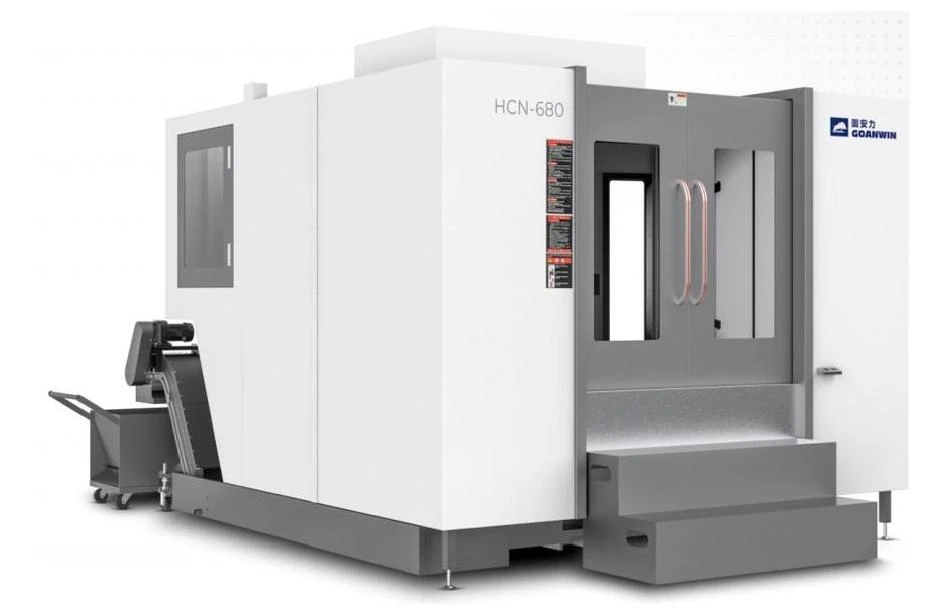

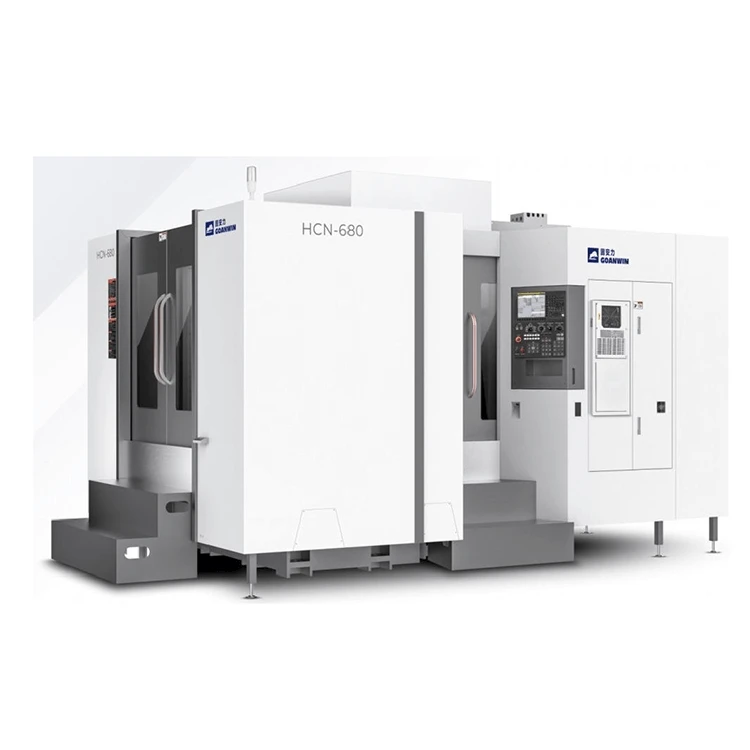

La estructura principal de esta serie de máquinas herramienta tiene una estructura de columna completamente móvil en forma de T, un diseño de gran envergadura, alta rigidez y alta resistencia.
En el proceso de procesamiento, la mesa de trabajo y el cortador se pueden intercambiar automáticamente, y el mecanizado de nuestras superficies se puede realizar sujetando al mismo tiempo para completar el fresado, taladrado, escariado, taladrado, escariado, roscado y otros procesos.
El moderno concepto de máquina herramienta y control, diseño de estructura compacta, garantiza los requisitos de procesamiento de productos de una sola pieza o de lotes pequeños y medianos de alta eficiencia y alta precisión.
Es adecuado para el procesamiento complejo de motores de automóviles secos, carcasas de cajas de cambios, piezas de maquinaria de ingeniería, turbinas de vapor y otras piezas industriales.
Datos técnicos
| ARTÍCULO | UNIDAD | HCN-50 | HCN-63 | HCN-80 | HCN-100 | |
| Control | Controlador | GOANWIN/MITSUBISHI/FANUC | ||||
| Potencia del motor del husillo | kilovatios | 11 | 15 | 18.5 | 18.5 | |
| Potencia del motor de tres ejes | kilovatios | 3.0/3.0/3.0 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | 4.5/4.5/4.5 | |
| Ataque | recorrido del eje x | milímetros | 1100 | 1300 | 1500 | 1700 |
| Recorrido del eje Y (eje arriba y abajo del husillo) | milímetros | 600 | 800 | 1000 | 1030 | |
| Recorrido del eje Z | milímetros | 600 | 800 | 800 | 1030 | |
| Distancia desde el centro del husillo al banco de trabajo | milímetros | 50-550 | 15-785 | 115-1115 | 10-1040 | |
| Pista de tres ejes | Diseño de pista | Rodillo de tres ejes | ||||
| Ancho de vía (X,Y,Z) | milímetros | 45/45/45 | 55/45/45 (pista 4 del eje Z) | 45/55/55 | ||
| Número de controles deslizantes (X,Y,Z) | 4/4/4 | 6/8/6 | 6/8/6 | 6/6/6 | ||
| Diámetro/paso del tornillo | milímetros | 240/12 | XY: Ø40, Z: Ø50/10 | Ø50/10 | ②50/10 | |
| Huso | Estilo de husillo | BT40 | BT50 | BT50 | BT50 | |
| Diámetro del husillo | Ø155 | 155 | >190 | 190 | ||
| Modo de transmisión del eje principal (configuración estándar) | Transmisión por correa | |||||
| Modo de transmisión del eje principal (opcional) | tipo directo | |||||
| Velocidad del husillo (configuración estándar) | rpm | 8000 | 8000 | 6000 | 6000 | |
| Velocidad del husillo (opcional) | rpm | 12000 | 10000 | 10000 | 10000 | |
| Motor de husillo | N/m | 47 | 140 | 140 | 140 | |
| Alimentar | Alimentación rápida X/Y/Z | m/min | 20/20/20 | 20/20/20 | 20/20/20 | 20/20/20 |
| Unidad de configuración mínima para el eje XYZ | 0.001 | 0.001 | 0.001 | 0.001 | ||
| Unidad mínima de división del banco de trabajo (grados) | grado | 1 | ||||
| Tasa de alimentación | m/min | 10 | 10 | 10 | 10 | |
| Banco de trabajo | Tamaño del banco de trabajo | milímetros | 500x500 | 630x630 | 800x800 | 1000x1000 |
| Ranura en forma de T (ancho*número) | milímetros | 5-18-100 | 5-18-145 | 5-18-100 | 7-22-100 | |
| Máx. carga | kilos | 600 | 700 | 1200 | 3000 | |
| Exactitud | Precisión de posicionamiento (JIS 6338) | milímetros | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| Precisión repetitiva (JIS 6339) | milímetros | ±0.003 | ±0.003 | ±0.003 | ±0.003 | |
| Sistema de cambio automático de herramientas. | Capacidad del almacén de herramientas | Disco 24T | Disco 24T | Disco 24T | Disco 24T | |
| Tipo de mango de cuchillo | BT40 | BT50 | BT50 | BT50 | ||
| Tiempo de cambio de herramienta (TT) | segundo | Disco 2 | Disco 2 | Disco 2 | Disco 2 | |
| Diámetro máximo de herramienta/diámetro de herramienta adyacente | 75/②150 | ②110/>220 | >110/0220 | 110/>220 | ||
| Máx. longitud de la herramienta | milímetros | 400 | 400 | 400 | 400 | |
| Máx. peso de la herramienta | kilos | 8 | 18 | 18 | 18 | |
| Otro | Peso neto mecánico (aproximadamente) | kilos | 7200 | 9000 | 10000 | 12000 |
| Reducir la capacidad de refrigerante | L | 500 | 600 | 600 | 600 | |
| Capacidad del tanque de aceite lubricante | L | 3 | 3 | 3 | 3 | |
| Demanda de electricidad | Kva | 30 | 35 | 40 | 40 | |
| Demanda de presión de la unidad de presión de aire. | Par | 6 | 6 | 6 | 6 | |
| Dimensiones externas (LxAnxAl) | milímetros | 2500x2870x2785 | 3800x3040x2900 | 4000x3400x2900 | 4600x3600x3200 | |
